破碎力强 / 成品粒形好 / 运行平稳
PE颚式破碎机
生产能力: 8-160t/h
设备简介
Equipment Introduction
PE颚式破碎机是昌利重工自主生产制造的一款高产能破碎机，主要用于破碎抗压强度不超过320MP的各种物料，常作为初级破碎机而被用于各种石料生产线和矿石破碎生产线，产品具有破碎比大、产量高、产品粒度均匀、工作可靠、维修简便、运营成本低等特点。
性能优势
Performance advantages
破碎比大 粒形均匀
① 优化型深腔破碎，肘板大倾角、大冲程、合理转速，使进料粒度更大、产量高、粒度更均匀。
② 数字化分析各部件运行，锻坯加工重型偏心轴，高锰钢颚板和高等铸钢动颚总成，破碎比高达15左右，生产效率大大提升，比普通颚破同规格处理能力提高20-35%。
机体结构简单 稳定可靠
① 采用传统的复摆式基本设计原理，结构精简，更易于操作、易于维护。
② 特别的集中润滑系统，部件更换方便、润滑更快捷，维护保养工作量小。
使用寿命更长 降低生产成本
① 核心件采用上更受认可的出色高锰钢铸件，使用寿命更长，减少停机养护次数，降低生产成本。
② 采用双曲面鄂板设计，磨损更小，同等工艺条件下，鄂板寿命可延长3-4倍以上。
③ 昌利重工完美的机加工、热处理和探伤检查使偏心轴具有足够的强度和刚度，延长使用寿命。
一机多用 运行可靠
① 垫片式排料调整装置，出料调节范围大，运行可靠，使用灵活，可满足客户多种加工要求。
② 运行噪音低，可配套除尘设备，符合国家环保标准。

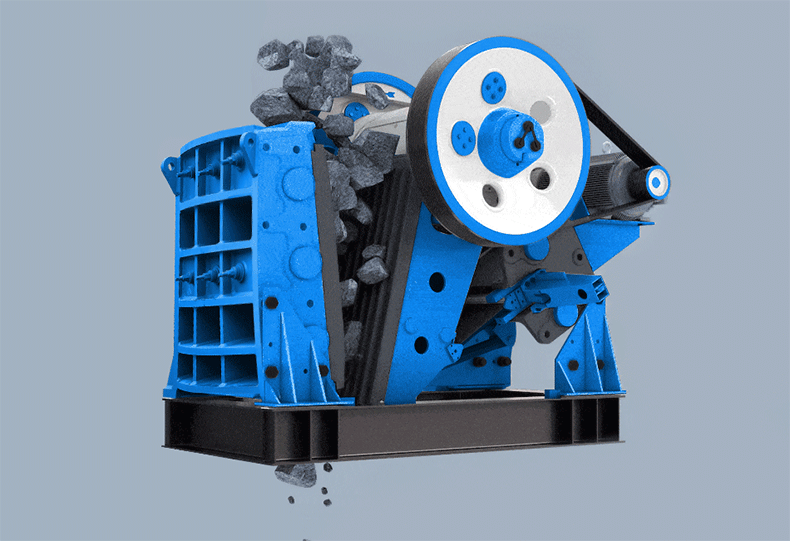

工作原理
Working principle
该系列破碎机工作方式为驱动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与此同时物料被压碎或劈碎，达到破碎的目的。当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料，实现批量生产。
性能参数
Performance parameter
| 型号 |
最大进料粒度(mm) |
处理能力(t/h) |
| PE-1600×2100 |
1500 |
1300-2200 |
| PE-1500×1800 |
1200 |
500-1000 |
| PE-1200×1500 |
1020 |
400-800 |
| PE-1000×1200 |
850 |
280-560 |
| PE-900×1200 |
750 |
220-450 |
| PE-750×1060 |
630 |
110-320 |
| PE-600×900 |
500 |
50-180 |
| PE-500×750 |
425 |
40-110 |
| PE-400×600 |
340 |
16-60 |
| PE-250×400 |
210 |
5-20 |
| PE-200×350 |
180 |
3-10 |
| PE-200×300 |
180 |
2-6 |
| PE-150×250 |
125 |
1-3 |
注：产量根据不同物料、进料粒度等因素，其结果将有所不同。
产品结构组成
Structural composition

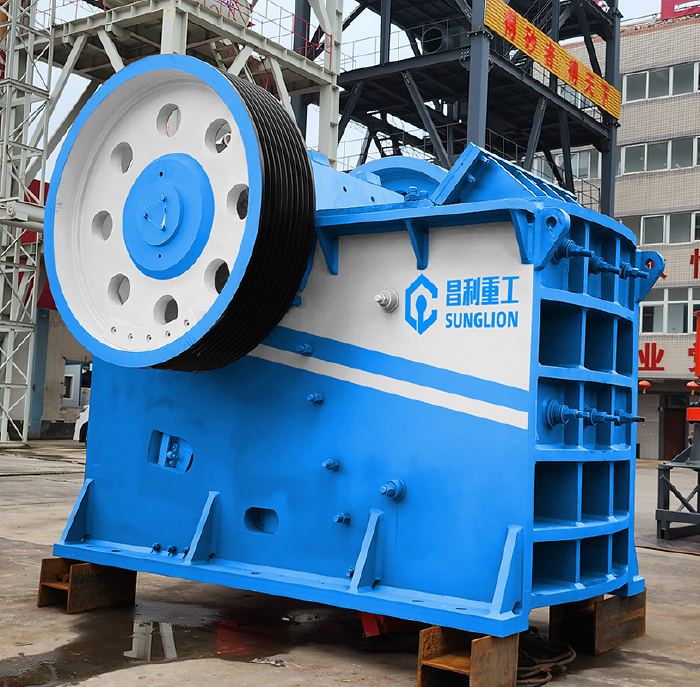

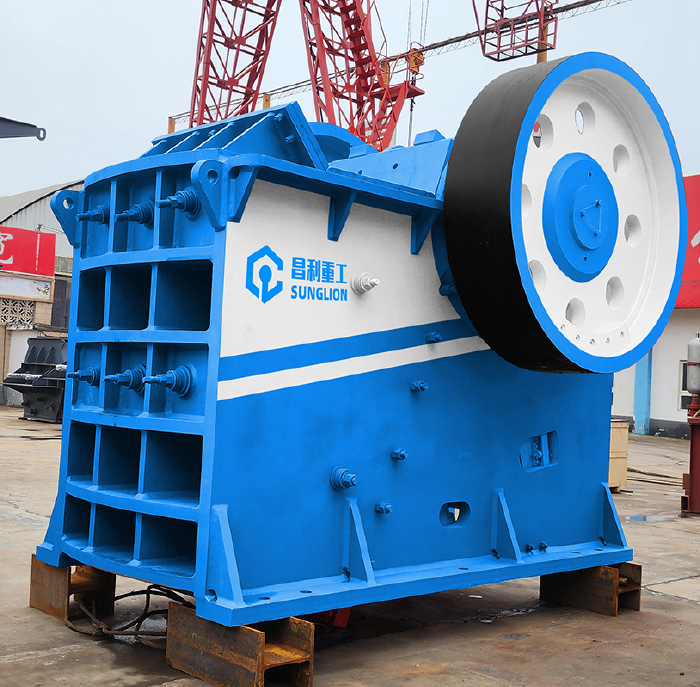

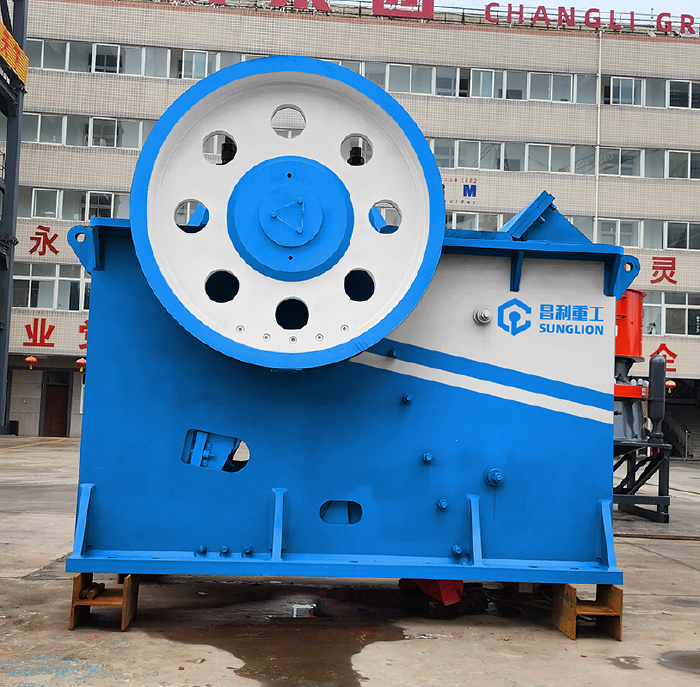

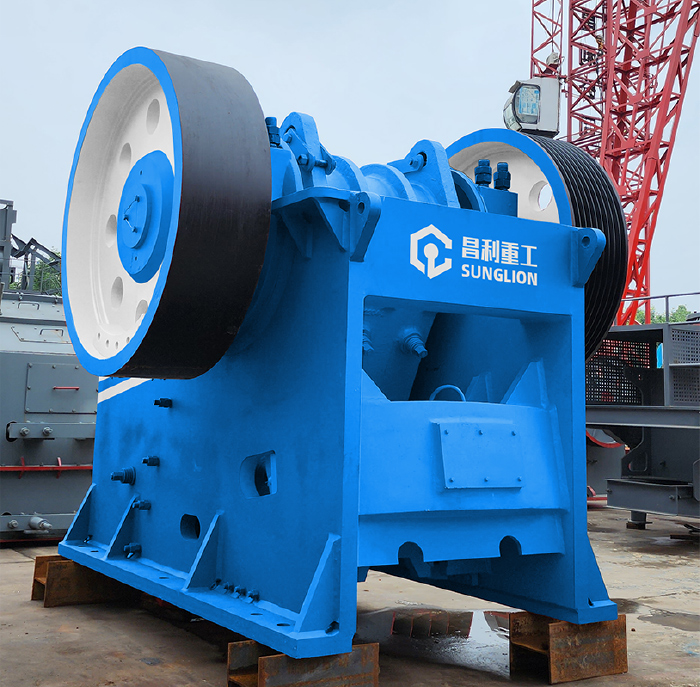

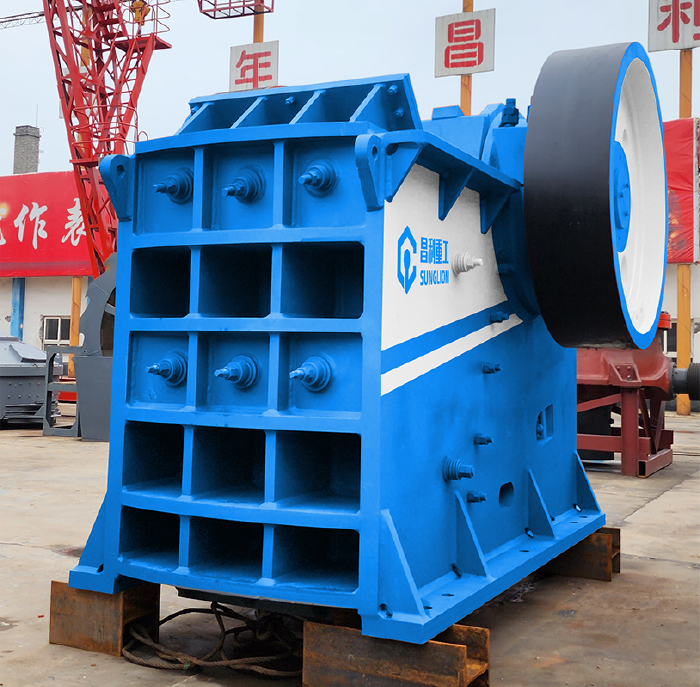

产品实拍展示
Product Photograph
