破碎比大 / 生产率高 / 坚固耐用

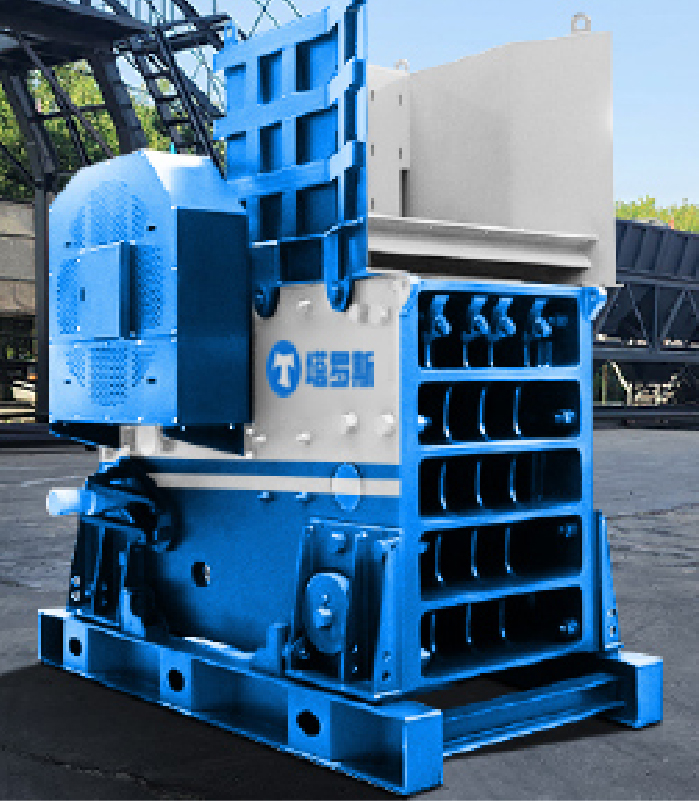

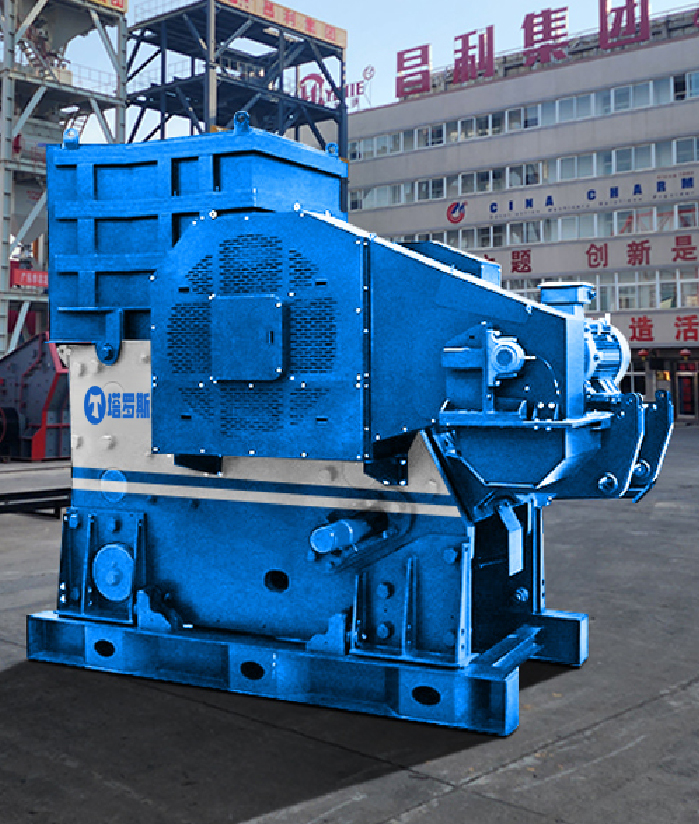

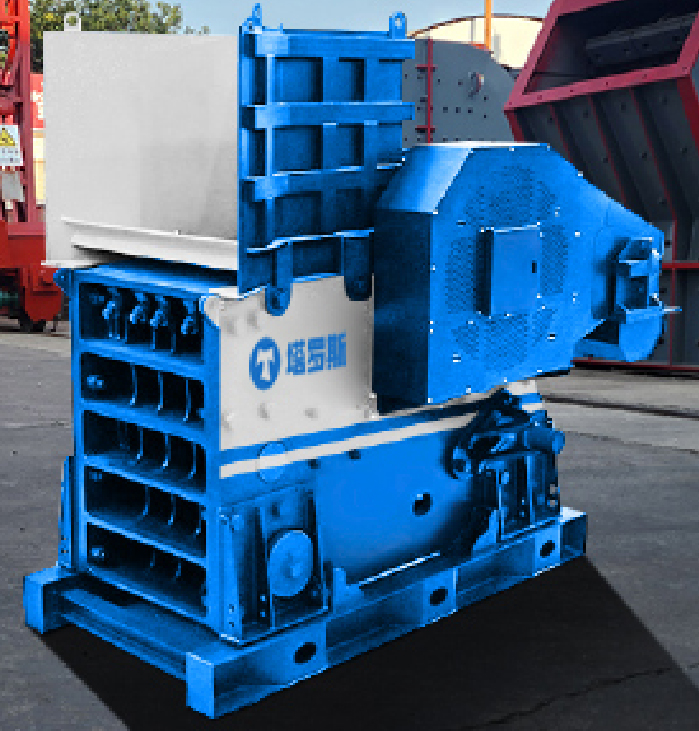

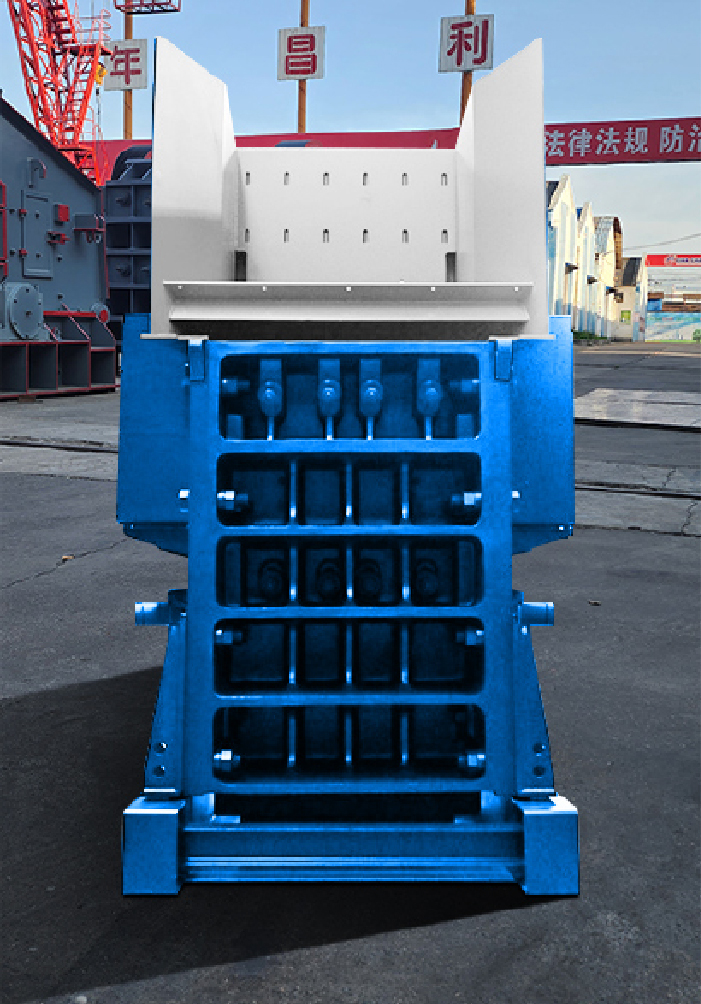

CJ欧版颚式破碎机
生产能力: 50~2700 t/h
设备简介
Equipment Introduction
昌利重工研发生产的欧版模块颚式破碎机(欧版颚式破碎机),简称欧版颚破(欧版颚破),采用技术,已经无可争议的成为世界上颇受青睐的颚式破碎机。当要求地对坚硬、强磨蚀性物料进行粗碎时,CJ系列颚式破碎机则代表了领先的破碎技术和制造水平。CJ系列颚式破碎机均采用创新的模块化、无焊接框架结构,因而提高设备的抗疲劳性、可靠性和简化了多种安装方式。与传统的颚式破碎机相比,采用高强度材料,的制造工艺,具有结构强度高,设备可靠性高,破碎比更大、产量高,综合成本更低等优势。
性能优势
Product Performance
坚固的结构
机架分为焊接式和组装式两种:中小型规格采用焊接式,大型规格一用组装式。
重型动颚总成 经久耐用
重型动颚总成采用锻造的重型偏心轴、高质量重载滚动轴承、有限元软件优化的动颚体,保证了动颚总成耐冲击性和稳定性高;迷宫式密封、集中润滑系统保证了轴承油脂不被污染、润滑更加便捷,使其运行时间更长、更加稳定性。
整体轴承座
整体铸钢轴承座结构保证与机架配合,避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷,使轴承运行更加平稳。
一体化电机安装
电机座与破碎机机架一体式安装方式,不仅节约了颚式破碎机的安装空间,减少了三角带的长度,而且由于机架、电机座、电机的同步运动、可调的电机座实现了三角带张力的调节,从而使三角带使用寿命更长。
优越的腔型设计
对称"V"形腔型设计,肘板大倾角、大冲程、合理转速,使进料粒度更大、产量更高、粒度更加均匀,颚板磨损降低。
动颚护板设计
动颚上方安装了重型护板,避免因物料冲击,有效保护动颚体及其内部轴承不受损坏。
方便快捷的粒度调节
JC颚式破碎机采用机械或液压排料口调整装置,其双楔块调节方式相对应垫片调节操作更加简单、安全、快捷,节省了停机时间。
减震安装设计
破碎机采用专用的橡胶减震装置固定,有效吸收了设备振动峰值,同时允许破碎机垂直和纵向方向的位移,从而降低了对基础的冲击。
工作原理
Operation Principle

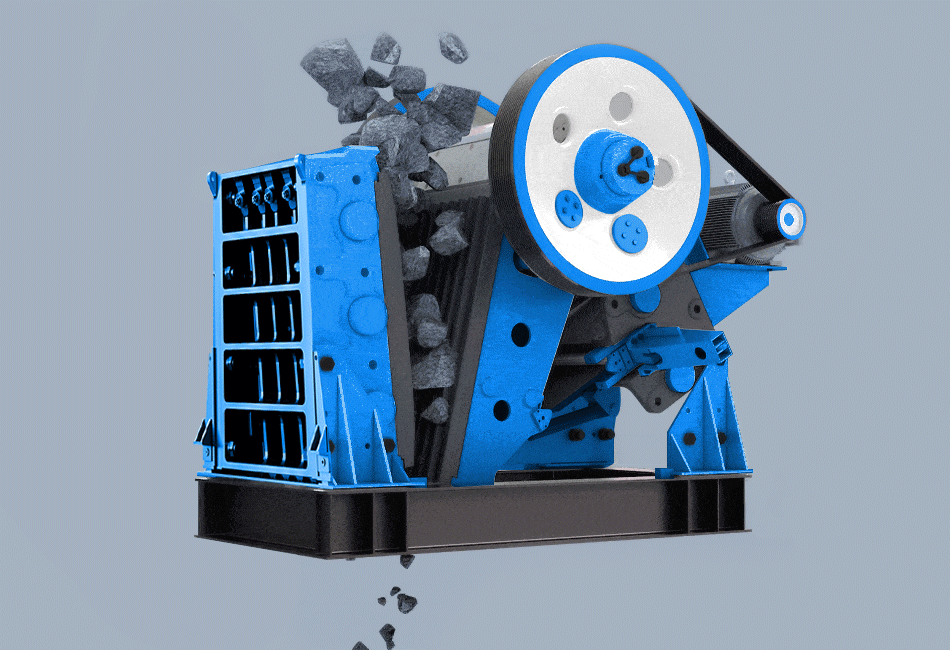

电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。
性能参数
Technical Parameter
型号 |
最大进料粒度(mm) |
处理能力(t/h) |
CJ96 |
480 |
105~390 |
CJ106 |
560 |
150~500 |
CJ120 |
700 |
175~610 |
CJ125 |
760 |
270~831 |
CJ150 |
960 |
340~880 |
CJ160 |
960 |
430~1145 |
CJ200 |
1200 |
630~1435 |
CJ1511 |
850 |
425~1195 |
CJ1513 |
1040 |
530~1280 |
注:产量根据不同物料、进料粒度等因素,其结果将有所不同。
产品结构组成
Products Structure
