成品粒型均匀 / 出料调节范围大 / 噪音低粉尘少 / 破碎比大
PC/PCZ系列重型锤式破碎机
处理能力:150-6000 t/h
设备简介
PCZ系列重型锤式破碎机具有结构特别、操作方式简便节能、产品粒型好,排料粒度大小可调、节约成本等特点。重锤式破碎机和反击式破碎机外形和结构都基本相同,区别仅在于转子的形式。重锤式破碎机转子用的是相互独立的锤头,可以绕锤轴旋转,反击式破碎机转子用的是高铬板锤,重锤式破碎机单个锤头重量大、转子转速合理、锤头转动惯量大,可以实现入料粒度大,出料粒度小的破碎效果。可以直接将粒度为600-1200mm的物料一次性破碎至25毫米以下。
性能优势
破碎比大 粒形均匀
出粉率小!
① 进料粒度大(较大可达1200mm),破碎比大,产量高(单机时产量可达2500吨)。
② 成品粒型均匀,片状少,出粉率低,符合出色砂石骨料标准。
合理的结构设计
设备更优!
① 无篦条设计,改变了以往篦条控制出料的现象,由调节板直接控制出料粒度,也减少了物料在破碎腔内的堵塞现象。
② 蜗壳设计,背部通筋,内外部承受冲击力强,机体结实,耐冲击不变形。
机实用件选材精良
使用寿命更长!
① 锤头采用高铬合金,比普通高猛合金锤头寿命增加1倍以上。
② 反击板采用高锰铸造淬火,并强化处理,其实用性和抗冲击性得到进一步的提高。
维护时间短 维修成本低
拆卸方便!
① 转子装配前需做静、动平衡试验,主轴采用出色锻件进行精加工,采用了胀套涨紧连接方式,使设备运转更可靠。
② 优化了过载和过铁保护装置,当反击破超过其自身载荷时,该装置可以及时调节反击板与出料口间隙,防止设备因过载造成停机。
干湿两用
绿色环保!
① 干湿两用,即可破碎干料,又可破碎湿料;
② 料在破碎时可加水喷淋,减少粉尘污染,保护工人健康和环境,绿色环保。
工作原理
成料能按照需求进行调整,粗、中、细、各种规格齐全;无片状、无光滑体、多角多棱保证抗压强度。特别适应于高速公路,建筑及大型工程用料。该破碎机去掉了颚式破碎机的初破过程,成为大小物料一次完成破碎的新机型,产量大、效率高、动力小、节约了人力物力,降低了物料的破碎成本。该机破碎的石料,不但规格全,而且均匀清晰,是老式颚破破碎机和板锤破碎机的替代产品。
性能参数
以下产品配置不一定是出厂标准配置,购买时请详细咨询我们。
型号 |
进料口尺寸 (mm) |
进料粒度 (mm) |
生产能力 (t/h) |
电机功率 (kW) |
XGN-Z1310 |
890×1075 |
≤650 |
150~180 |
160 |
XGN-Z1512 |
1200×900 |
≤750 |
250~320 |
160×2 |
XGN-Z1513 |
1290×900 |
≤750 |
300~350 |
180×2 |
XGN-Z1615 |
1500×1200 |
≤1000 |
420~500 |
220×2 |
XGN-Z1818 |
1500×1280 |
≤1200 |
570~670 |
250×2 |
XGN-Z1620 |
2000×1200 |
≤1200 |
800~1000 |
400×2 |
XGN-Z1820 |
2000×1200 |
≤1200 |
1000~1200 |
450×2 |
XGN-Z2020 |
2010×1200 |
≤1500 |
1200~1600 |
450×2 |
XGN-Z2122 |
2240×1550 |
≤1500 |
1800~2200 |
1000 |
XGN-Z2225 |
2530×1560 |
≤1600 |
2000~3000 |
1250 |
XGN-Z3332 |
3300×1840 |
≤1800 |
4500~6000 |
(1250kW-6)×2 |

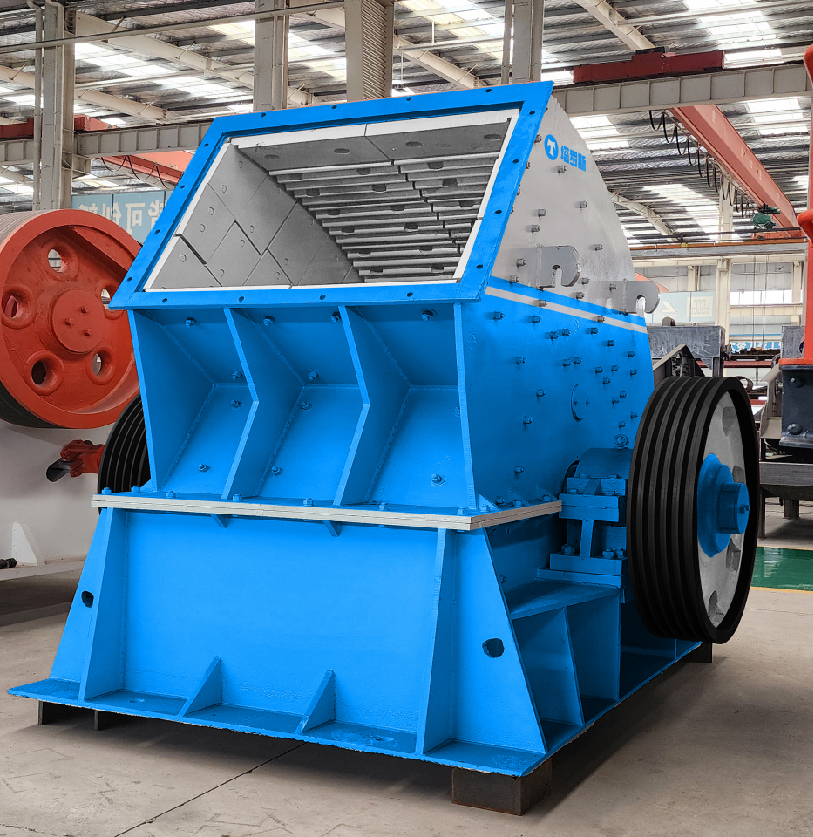

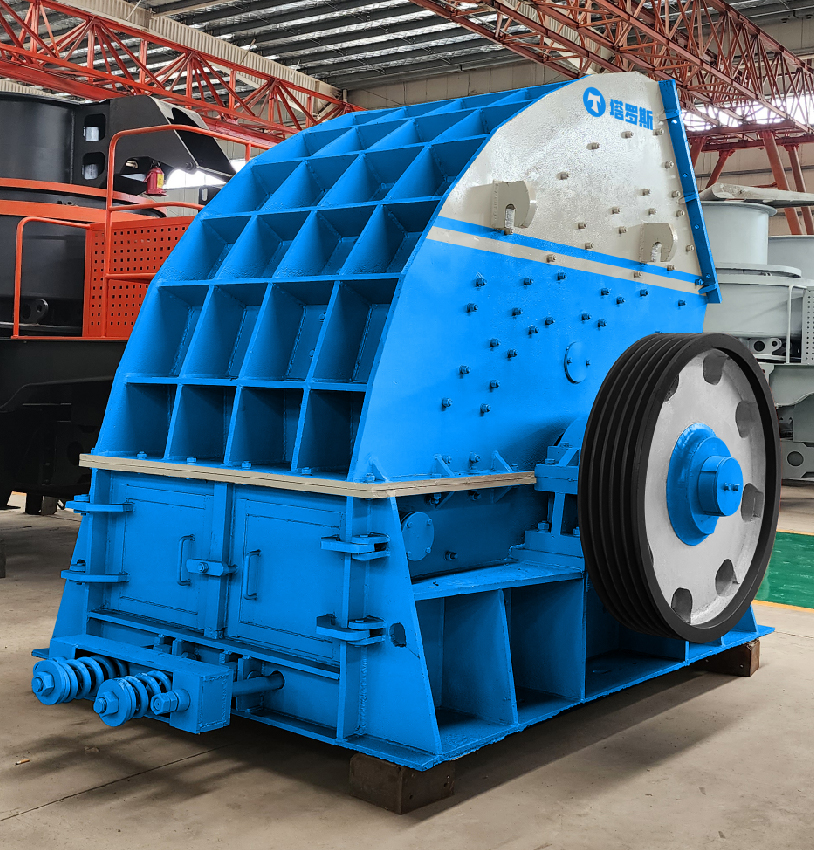

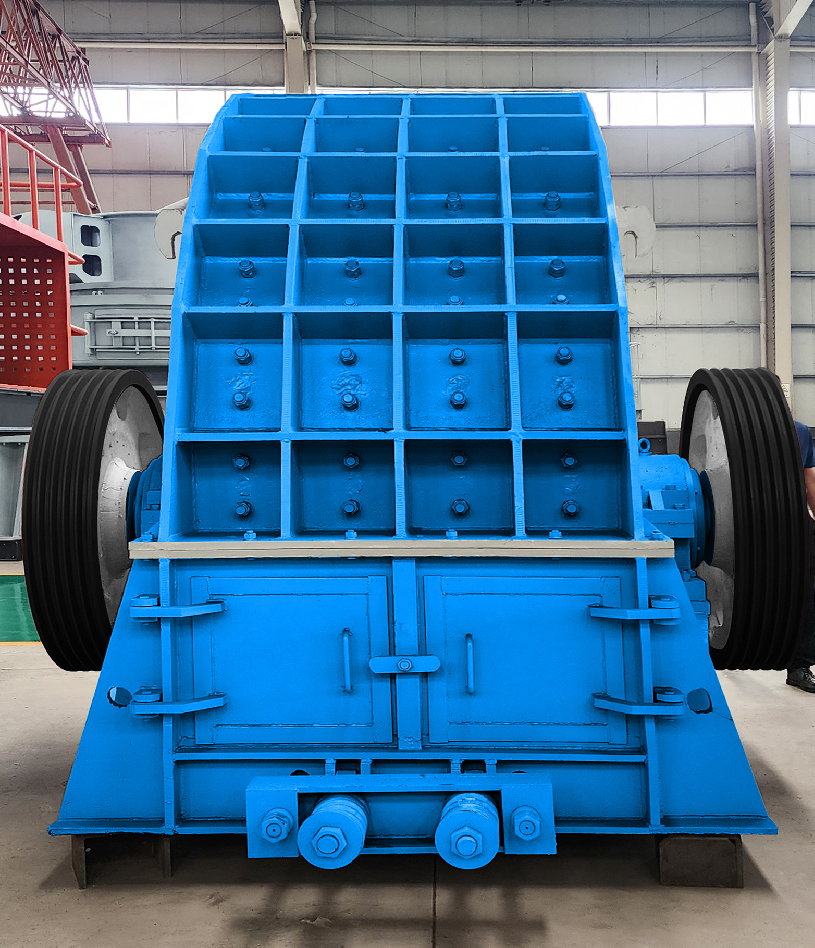

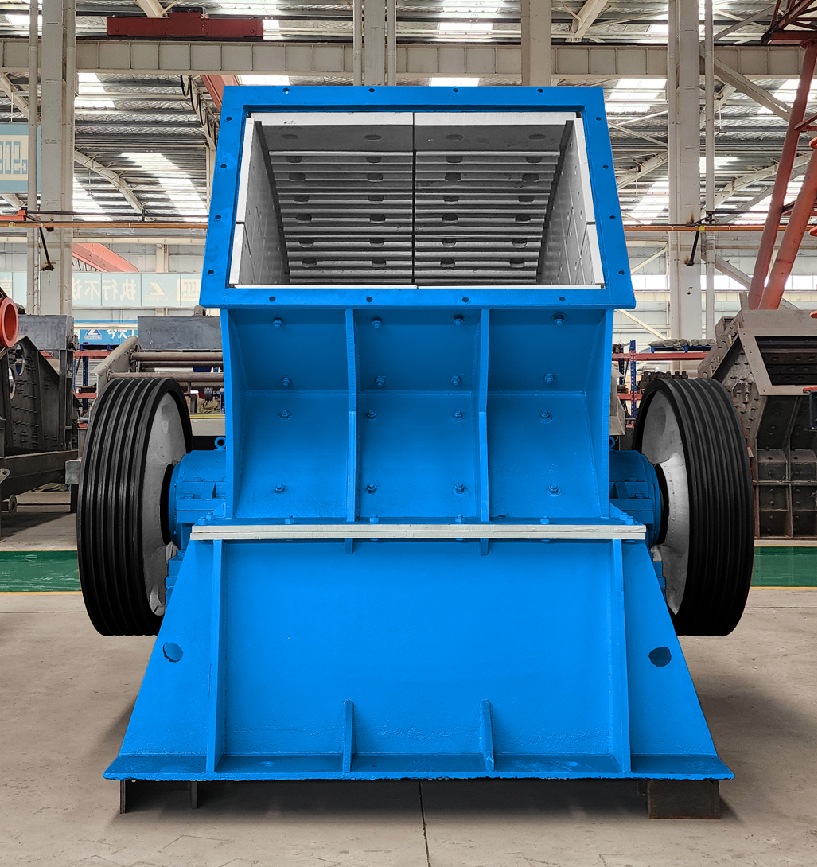

产品实拍展示
从外形设计到内部结构,每一处细节都经过精心考量
