处理量大 / 功率消耗少 / 洗砂干净

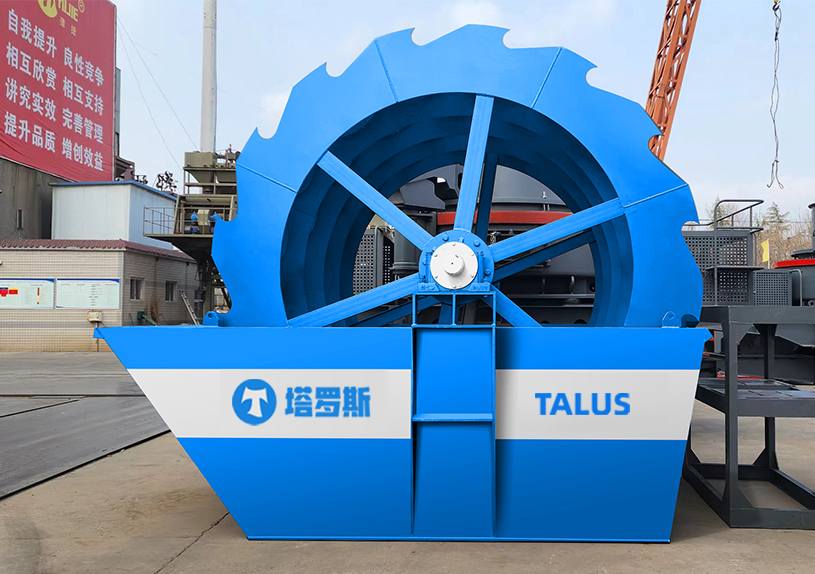

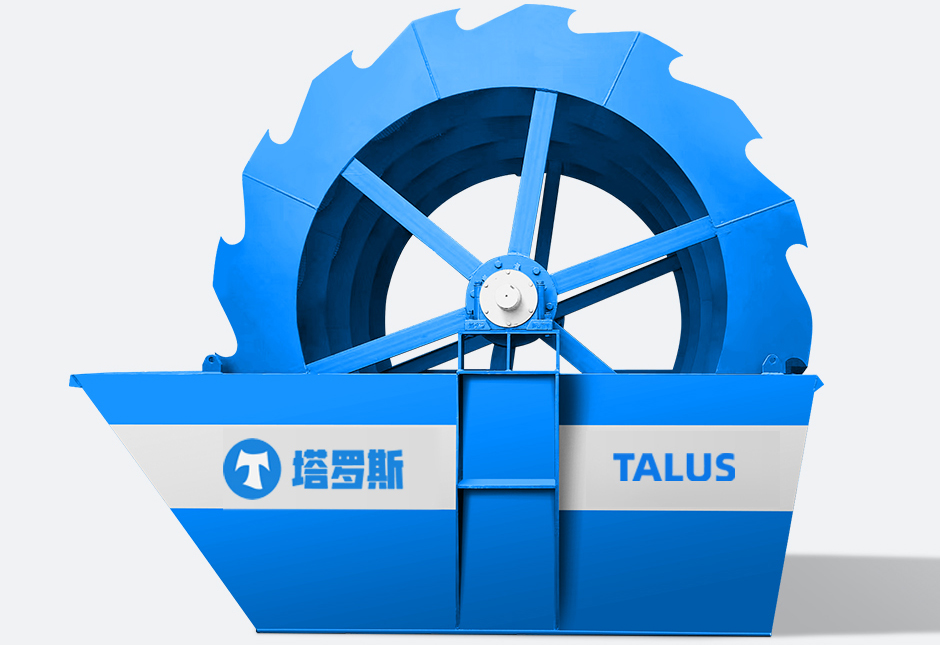

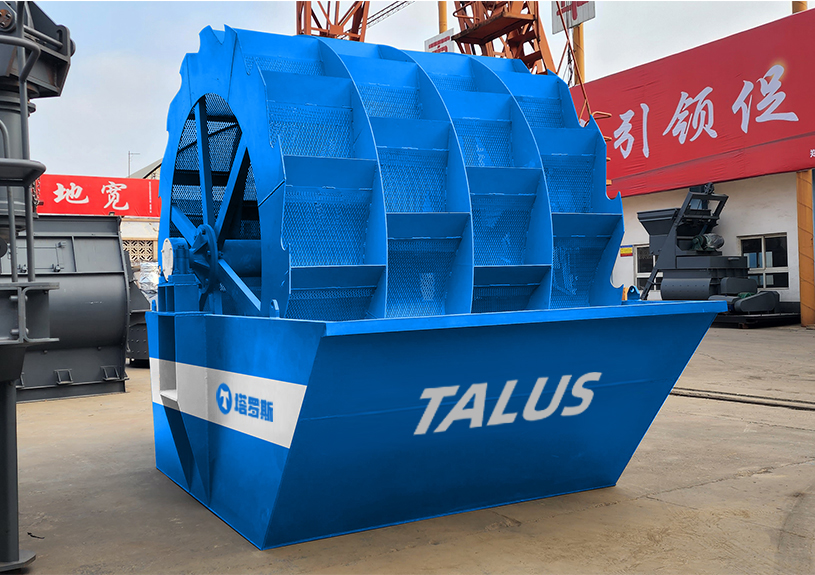

轮式洗砂机
处理能力:20~150t/h
设备简介
XSD系列洗砂机是采用国内外技术,结合砂石行业实际情况研制而成,配合制砂机使用的轮斗式洗砂设备,兼具清洗、脱水、分级三种功能。广泛适用于冶金、建材、水电等行业细粒度和粗粒度物料的洗选、分级、除杂作业,对建筑用砂、筑路用砂石犹为适宜。
性能优势
轴承与水、砂的隔离设计有效避免了轴承因进水、砂和污染物导致损坏的现象发生,减少故障率。
专业设计的导料板,有利于物料的挖取及排出;合理的筛网设计配合经过优化设计的斗轮转速确保物料中的水分及杂质最大限度的排出。
细砂和石粉流失极少,所洗建筑砂级配和细度模数达到标准要求。
合理的排料溜槽及排水口的设计有利于物料及水的排出。
轮斗式洗砂机除筛网外几乎无易损件,使用寿命长,长期不用维修。
处理量大,功率消耗少,节省水资源,无污染,绿色环保。
工作原理

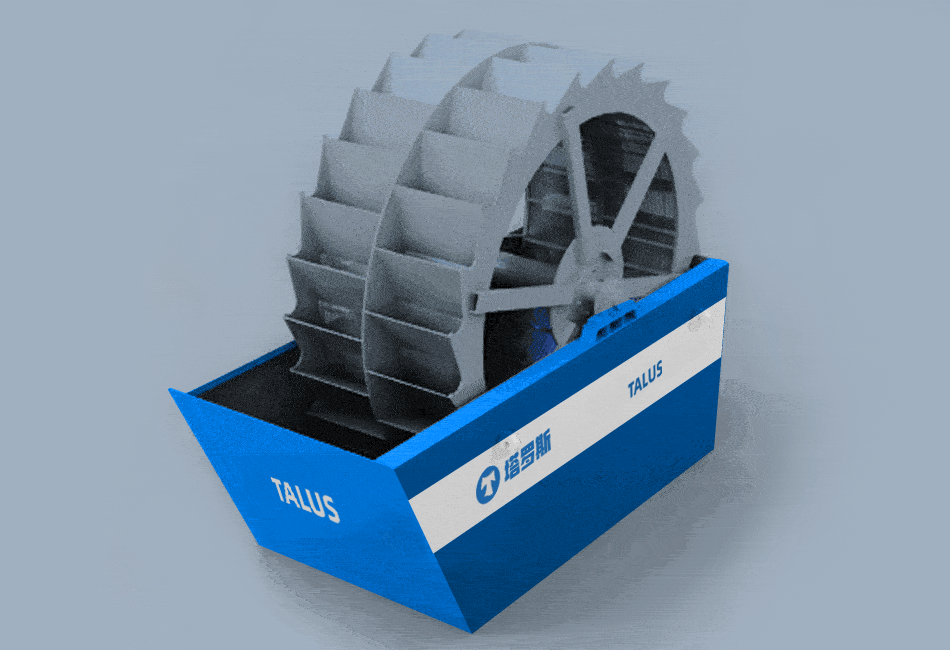

洗砂机工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石由给料槽进入洗槽中,在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水。同时加水,形成强大水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用。干净的砂石由叶片带走,较后砂石从旋转的叶轮倒入出料槽,完成砂石的清洗作用。
性能参数
Technical Parameter
型号 |
XLD2600 |
XLD2800 |
XLD3200 |
XLD3600 |
转轮直径(mm) |
2600 |
2800 |
3200 |
3600 |
入选粒度(mm) |
≤10 |
轮斗宽度(mm) |
985×2 |
轮斗数量 |
32 |
转速(r/m) |
1.2 |
生产能力(t/h) |
20~50 |
30~70 |
50~100 |
80~150 |
电机型号 |
Y160L-8 |
Y180L-8 |
Y200L-8 |
Y225S-8 |
功率(kw) |
7.5 |
11 |
15 |
18.5 |
耗水量(t/h) |
10~30 |
10~40 |
10~60 |
20~110 |
重量(t) |
2.7 |
5.5 |
6.1 |
9.3 |
外形尺寸 长×宽×高(mm) |
3254 × 2060 × 2622 |
3810 × 2820 × 2883 |
3810 × 2820 × 3083 |
4456 × 2479 × 3688 |
