破碎力强 / 抗压抗磨 / 成品粒型好 / 运行平稳

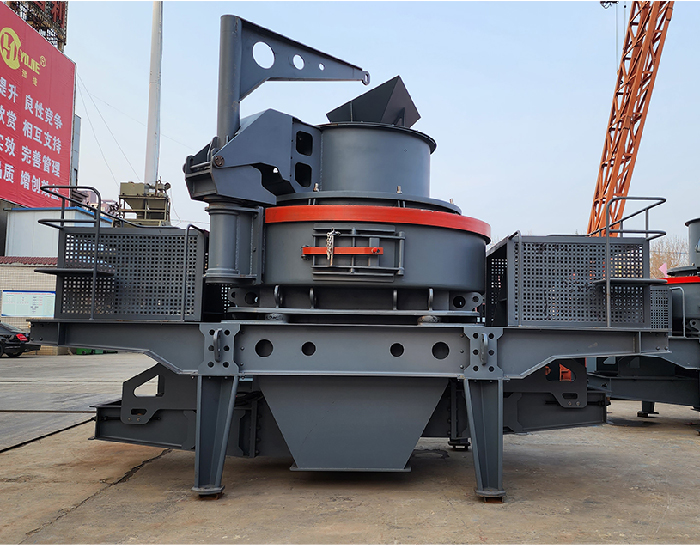

CLV立轴冲击式制砂机
生产能力:8-160 t/h
设备简介
CLV立轴冲击式制砂机采用了全新的四口叶轮结构、独特轴承筒设计、高效低成本破碎腔型和大通过量机架等一系列新的技术成果,同时对设备整体的功能进行优化设计,使得设备的破碎效率、使用成本和操作维护性能等各项指标都达到高水平要求。
核心技术
我公司多名核心技术骨干曾在国际著名的破碎机制造企业的破碎筛分事业部工作5年,主要从事生产制造,质量管理,售后服务等管理工作,掌握了破碎机的零部件制造,生产装配,安装调试,售后故障处理等的完整的技术体系和质量管理。

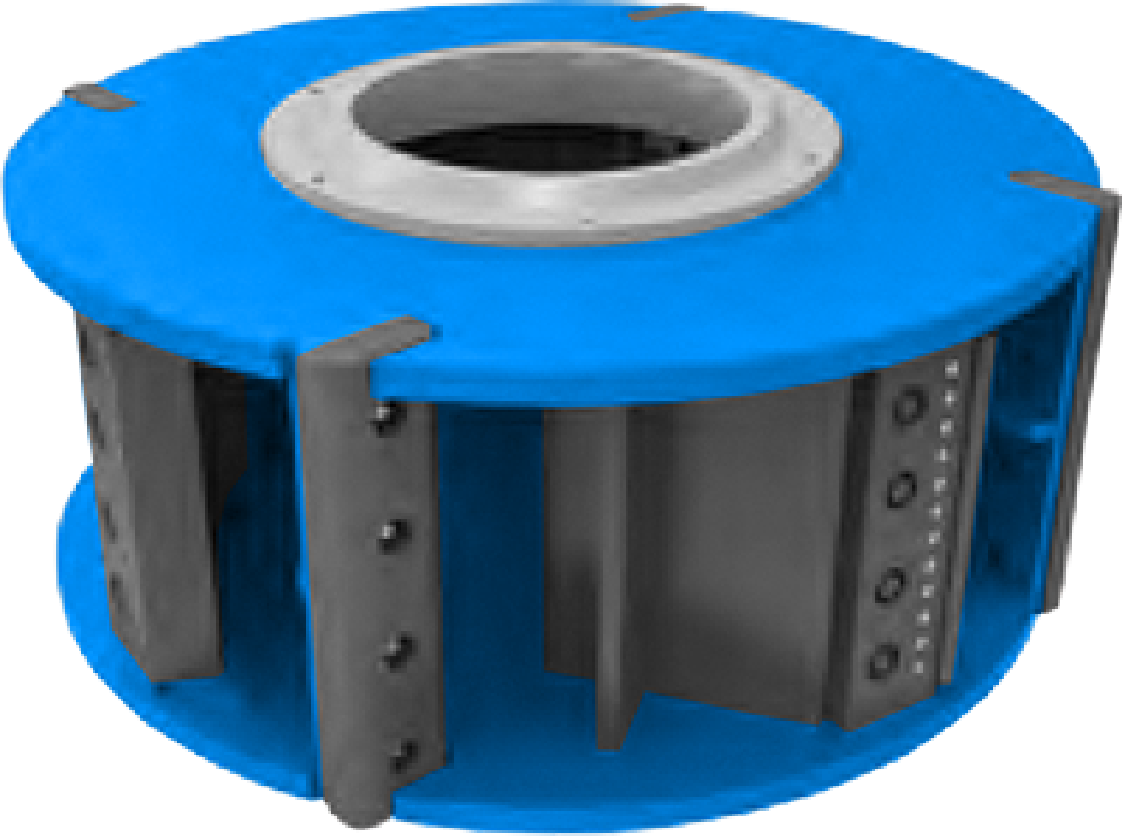

高效四口深腔叶轮
为了提高设备的制砂效率,CLV系列立轴冲击式破碎机采用全新的四口深腔叶轮设计,优化物料抛射角和速度,物料通过量大,破碎效率提高,设备破碎性能较三口叶轮同物料的破碎效率提高20%以上。

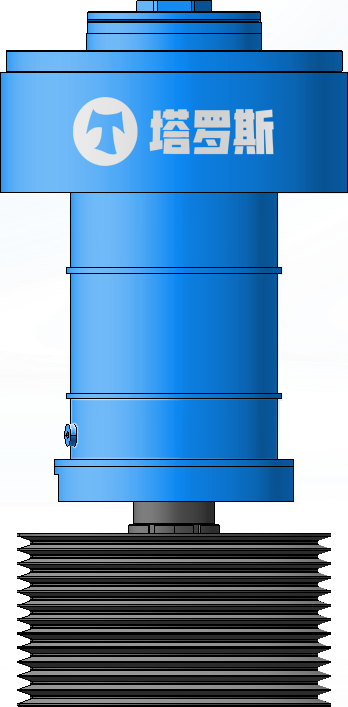

独特轴承筒设计
立轴冲击式制砂机轴承筒全新的结构设计,采用特殊的防尘和密封结构,配套进口轴承,进一步确保转动的可靠性。

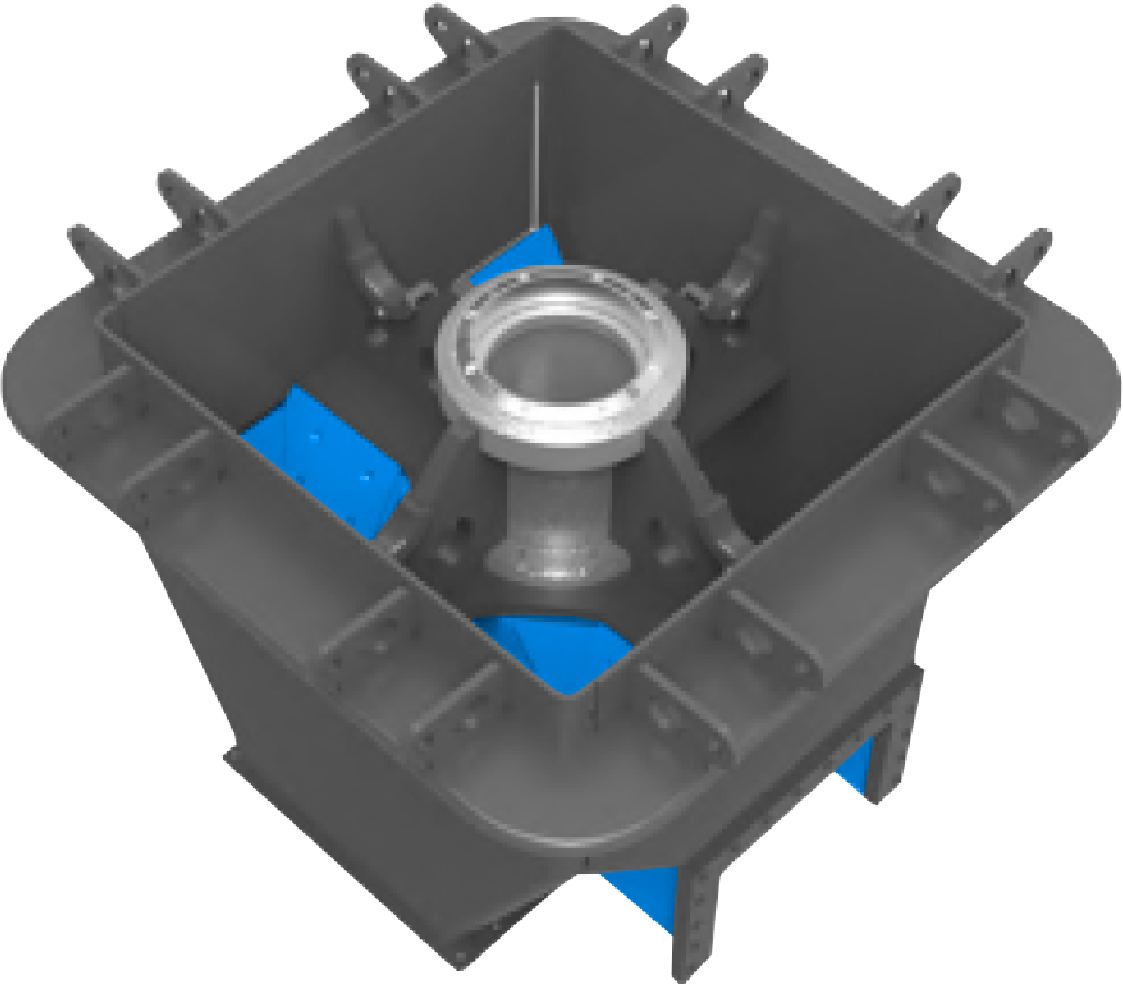

大通过量主机体
立轴冲击式制砂机主机体采用大通过量简约设计物料下料顺畅,能有效防止含水量过大的物料在机体下部堵塞提高了整机破碎效率。

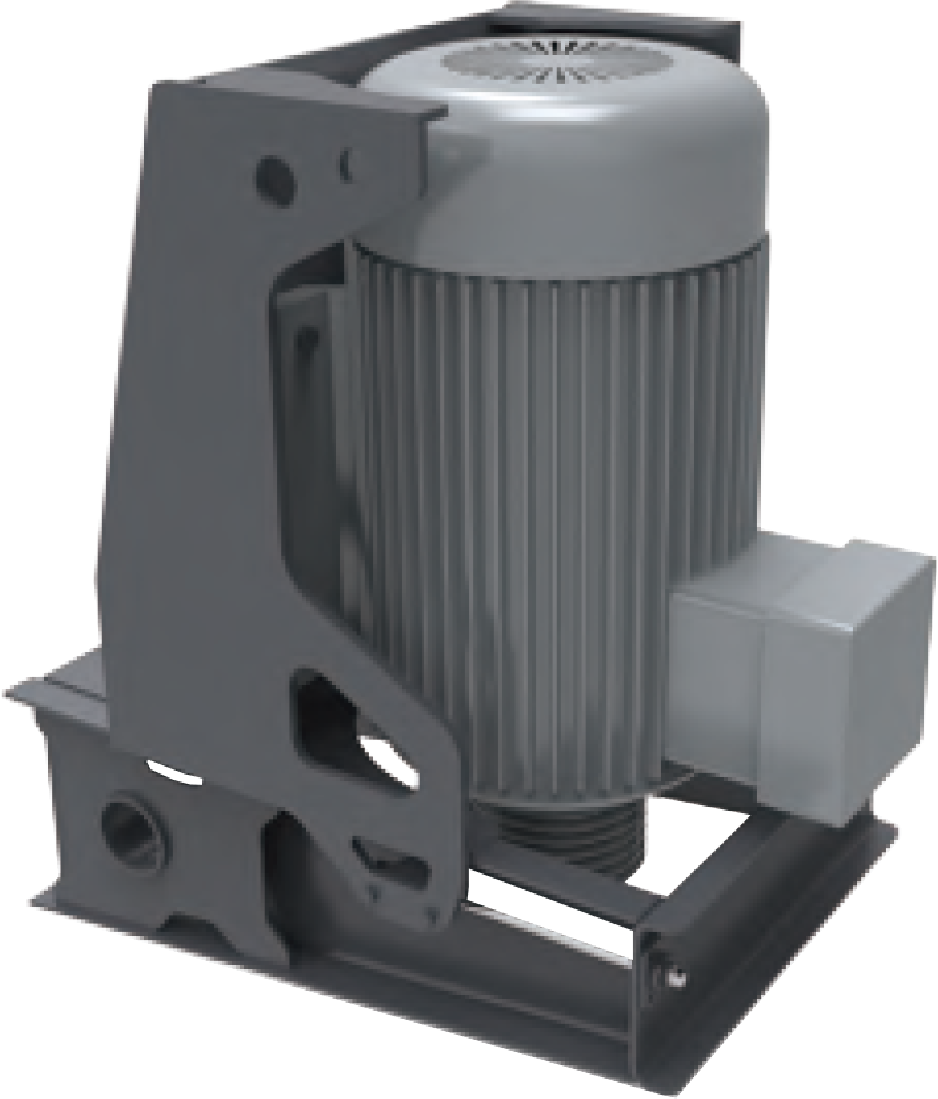

更平稳的双电机驱动
CLV系列立轴冲击式制砂机转速高,采用双电机驱动的形式,传动效率更高,设备主轴径向受力更均匀,设备运转更平稳;同时优化了电机座固定结构,电机固定可靠,安装和调节更方便。

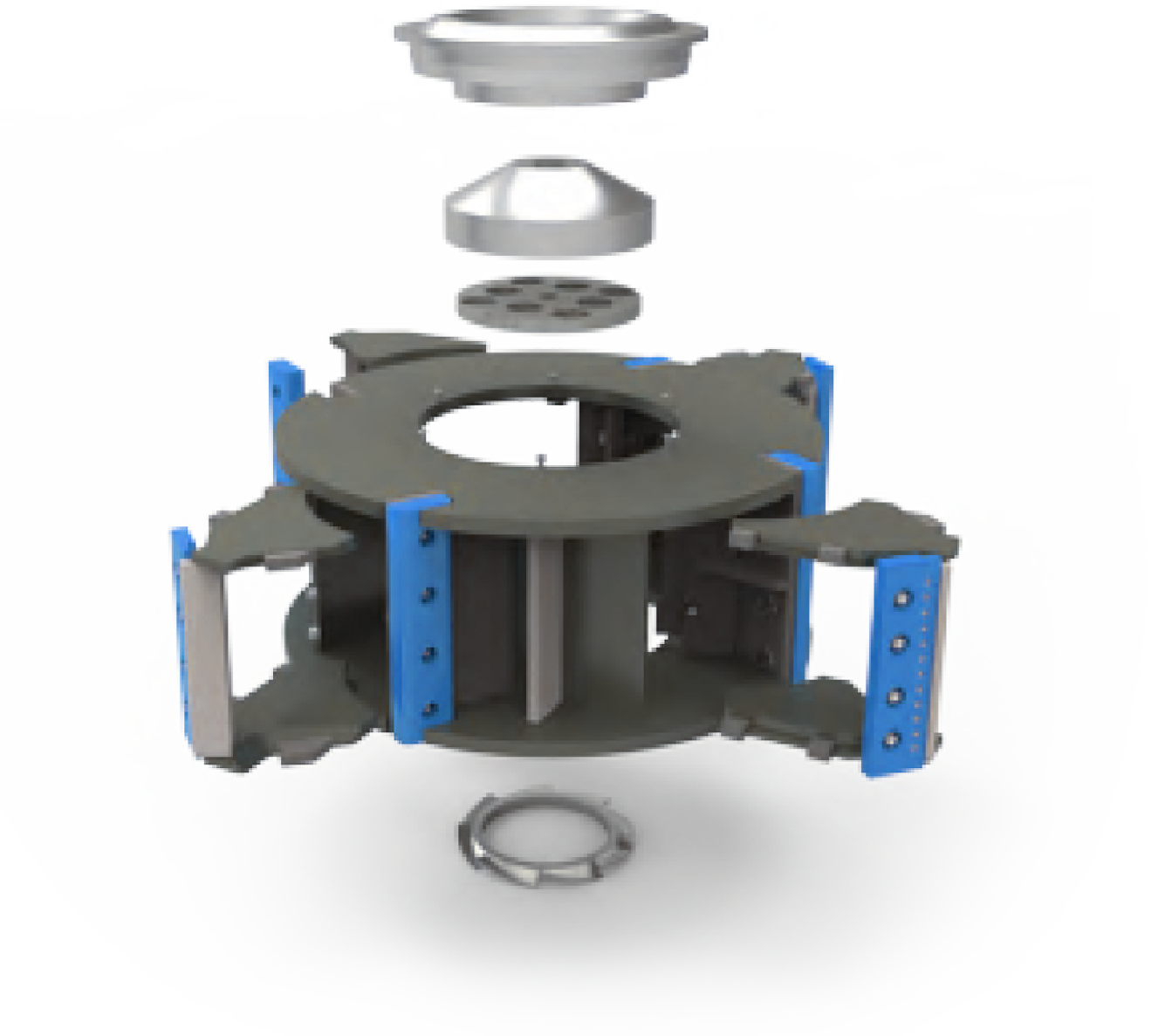

易损件更耐磨 减少使用成本
叶轮是设备的核心部件,通过对叶轮部分结构及工艺优化,同时采用高质量耐磨材料,易损件的使用寿命大幅度提升,大大降低了设备的易损件使用成本。当用于超硬物料处理时,推荐用户可以选用“石打石”工作模式,耐磨件更少,使用成本更低。
配置起吊装置 降低维护难度
CLV系列立轴冲击式制砂机配置简单的起吊装置当进行设备维护时,叶轮和轴承筒吊装无需额外增加大型的吊装设备,大大降低了设备的维护保养难度。

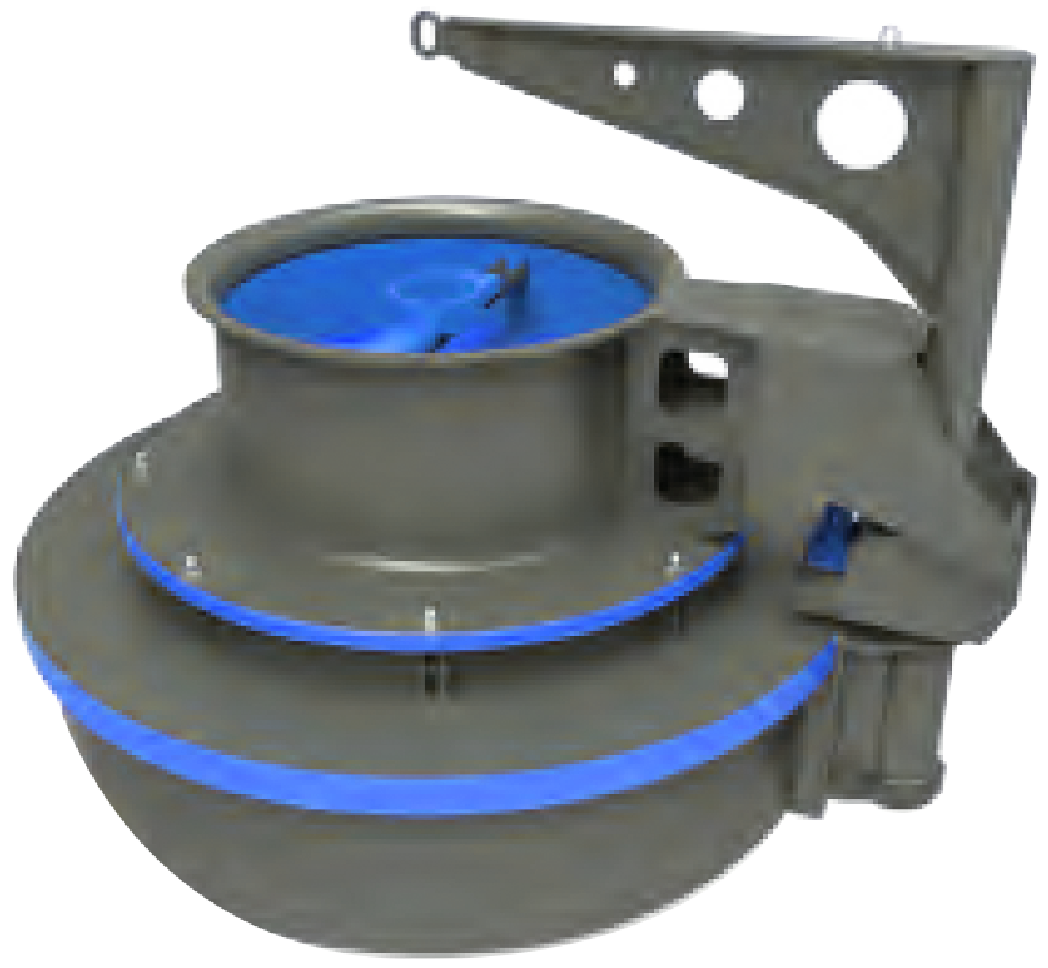

产品结构组成
从外形设计到内部结构,每一处细节都经过精心考量
性能参数
多种型号可选,总有一种适合您
型号 |
处理能力 (t/h) |
入料尺寸 |
瀑落与中心进料 |
全中心进料 |
软料 (mm) |
硬料 (mm) |
CLV7615 |
150~280 |
70~140 |
35 |
30 |
CLV8522 |
240~380 |
120~200 |
40 |
35 |
CLV9532 |
350~540 |
180~280 |
45 |
40 |
CLV1145 |
500~640 |
250~640 |
50 |
45 |
CLV1150 |
550~745 |
344~368 |
55 |
45 |
CLV1263 |
650~850 |
454~486 |
60 |
50 |
注:产量根据不同物料、进料粒度等因素,其结果将有所不同。
