高效率 / 高品质 / 高环保 / 集约化
半地下阶梯式制砂楼
生产率:60-220t/h
适用范围:适用于对各种岩石、河卵石、建筑垃圾等物料进行加工整形,获得符合一定比例要求和相关质量要求的碎石和精品机制砂。
设备简介
阶梯式制砂楼是一种较为简易的制砂楼,一般无需封装,投资费用与塔楼式制砂楼相比相对较少,扔采用楼式结构,但布局方式较为分散,是一种将进料输送系统和破碎制砂系统安装在地下以及利用地上围护结构将地面装置围挡,通过将各个机构进行包裹以减少噪音和粉尘污染的半地下阶梯式制砂楼。阶梯式制砂楼一般用于老生产线项目的改造升级。
技术特点
实用性较高,整体投资费用少
半地下阶梯式制砂楼相对塔楼式制砂机而言,整体投资相对较少,实用型更高,对于厂房面积或者场地面积有限的项目或工程,可以发挥其灵活性布局的优势。
模块化设计,安装更便捷
所有模块均预先工厂化按照客户现场真实比例试装、组装搭建完成,可以实现在厂区试机生产。模块个设计缩短了现场安装时间,而且容易拆除和再安装,确保项目可以根据施工需要快速搬迁和再组合。
出砂成品质量高,级配更合理
制砂楼系统采用昌利重工自主研发的塔罗斯双动力制砂机,具有更强大的破碎制砂和石子整形能力,产出的成品砂砂粒饱满、表面圆润、颗粒分布均匀,砂子的级配、粒型、含粉量更加合理,0.15-0.6mm细砂占比大幅提升,2.36-4.75mm粗砂占比下降,含粉量在3-15%之间,可任意调节。
系统更智能化,自动化程度高
通过集中控制系统或PLC自动控制系统可实现在线实时监测设备生产状态,调节全套设备的运转,可一键启停、异常报警、紧急停机、自动稳定运行参数等,保证成品砂质量和生产线产能的流畅稳定以及各个生产环节安全、稳定、持续。
制砂楼工艺流程及原理
STSL阶梯式制砂楼是一套采用干法生产工艺的塔楼式制砂系统,主要由上料输送系统、制砂整形筛分系统、除尘系统、石粉存储系统和电气控制系统组成。原料通过斗提机被送入顶楼,由原料输送皮带将0~60mm的碎石送入塔罗斯制砂机,经过高频石打石研磨后进入石粉分离室,通过调整控粉箱进风口大小和系统风量来调节制砂含粉量;处理后的物料进入分选筛内分选出精品碎石、石粉及准成品砂。其中石粉通过除尘及粉尘收集系统处理后收集为精品石粉,准成品砂通过加湿搅拌机均匀拌合后即为精品机制砂。
性能参数
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 |
STSL220 |
STSL160 |
STSL60 |
制砂主机型号 |
TLS1553 |
CLV1263 |
CLV1145 |
振动筛 |
2YK3070 |
2YK2460 |
2YK2160 |
入料粒径 |
≤60mm |
≤60mm |
≤60mm |
成品砂产量 |
220t/h |
160t/h |
60t/h |
石粉含量 |
3~15%可控 |
控制系统 |
PLC控制或者集中控制方式
|

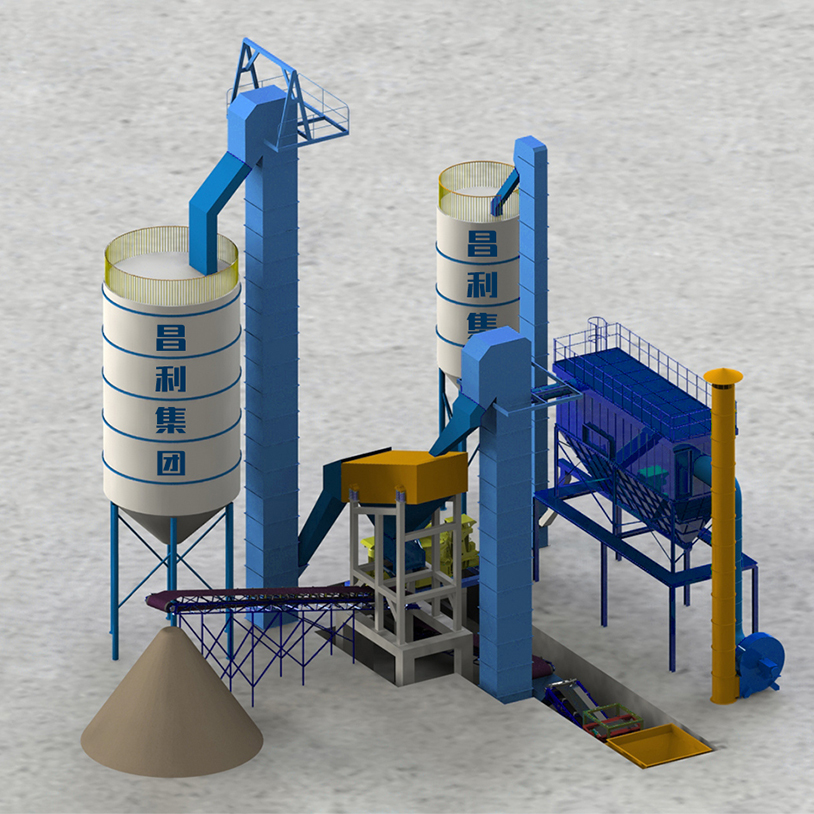

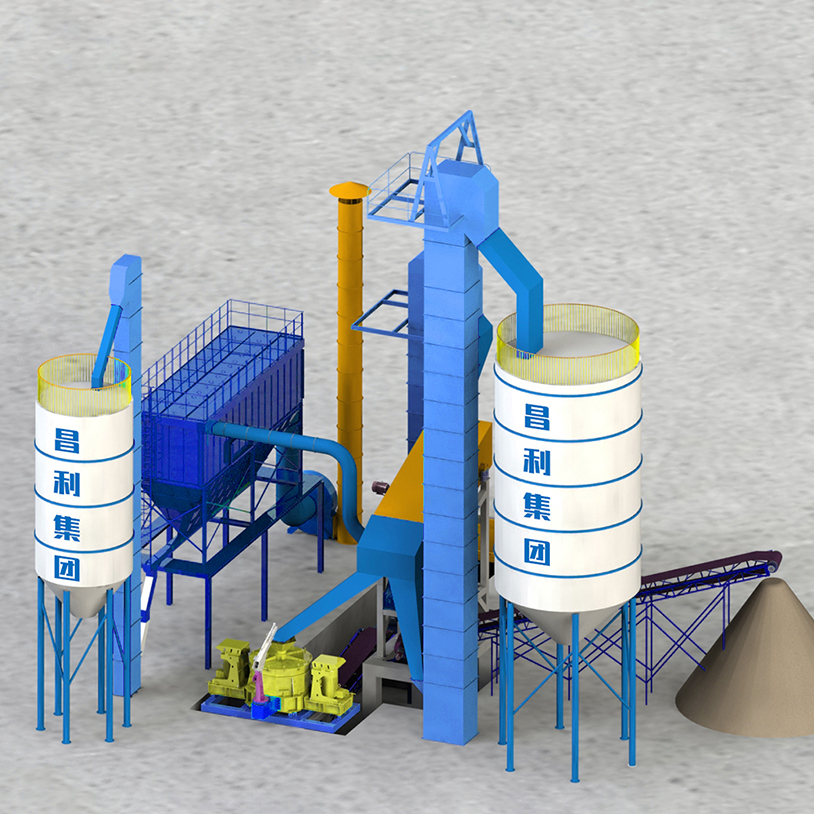

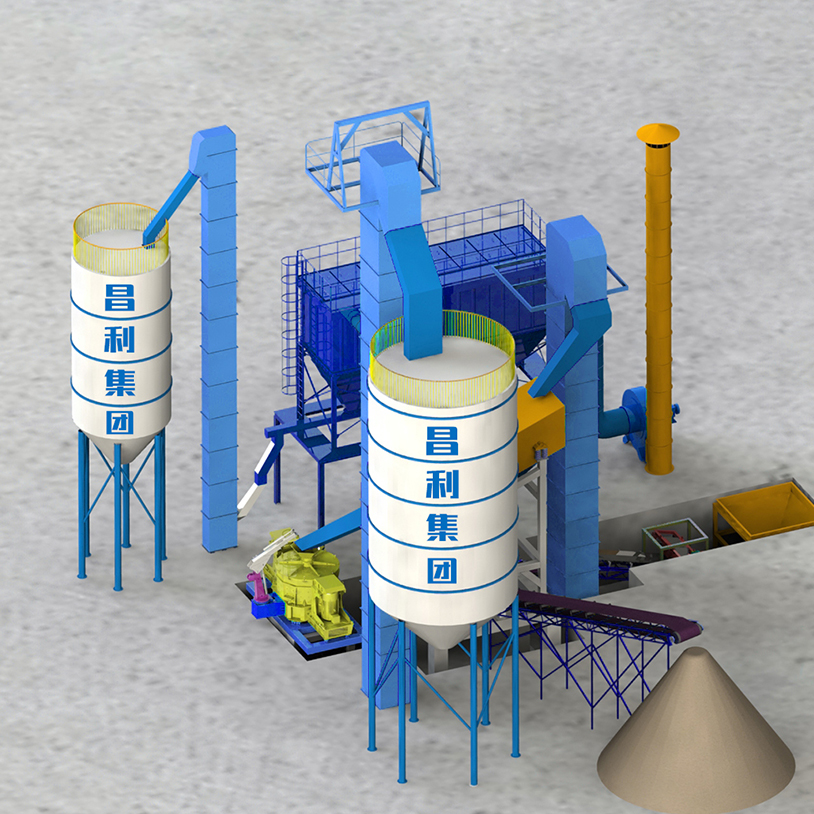

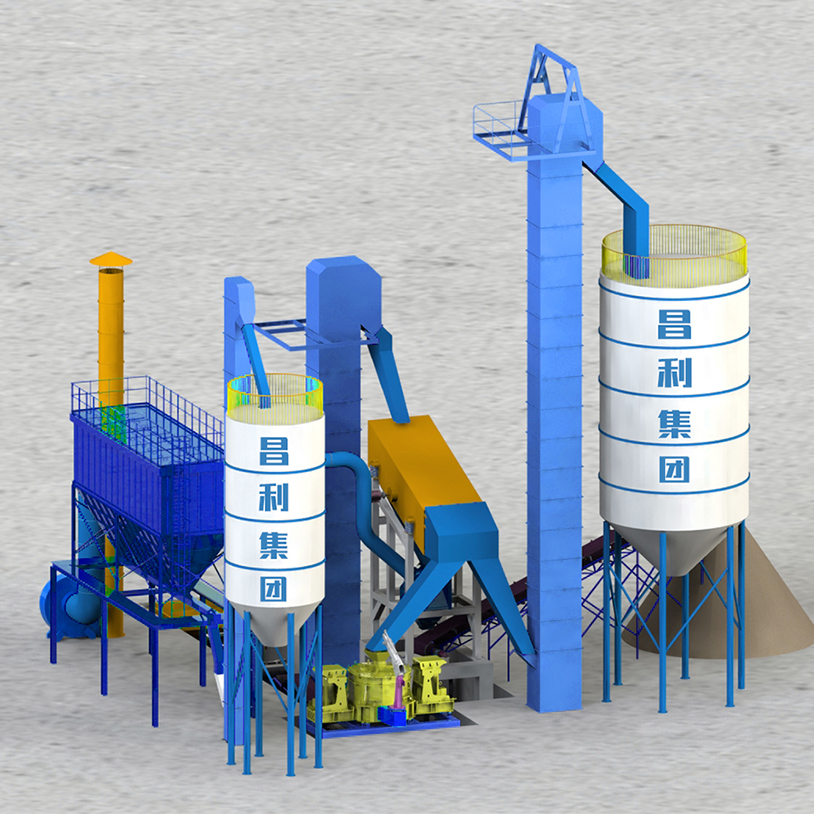

阶梯式制砂楼三维效果图
多角度展示,实物厂区参观请预约
